FTR-210R
GNSS 鎖定銣原子頻率與時間參考源，內建可追溯校準
FTR-210R 是給那種「必須說得出這個頻率是對照什麼量的」場合用的：GNSS 鎖定的銣原子振盪器，1 pps 對 UTC 的時間準確度優於 10 ns rms，且內建可追溯校準。鎖定期間由 GNSS 提供長期準確度，銣振盪器負責短期穩定度與失鎖後的保持能力——典型保持漂移約每 24 小時 1 µs，天線暫時被遮蔽不會讓整套量測作廢。標準輸出為 5 路 10 MHz、1 路 5 MHz 與 1 路 1 pps，可擴充至 11 組。安裝前最需要先確認的是天線位置：這台機器的準確度來自天空，收訊條件決定它能不能達到標稱值。
產品概觀
時頻基準的兩個需求其實互相衝突：長期要準（跟得上 UTC），短期要穩（不能有雜訊）。單靠 GNSS 接收機長期很準但短期抖；單靠銣原子鐘短期很穩但會慢慢偏離。FTR-210R 的做法是把兩者鎖在一起，讓銣振盪器提供短期穩定度、GNSS 提供長期修正，因此同時滿足兩邊。實務上這決定了它的使用場景：校準實驗室拿它當工作標準並向上溯源；電信與衛星地面站拿它同步設備；航太與國防的測試場拿它作為整場的共同時基。輸出配置具彈性，標準的 5×10 MHz、1×5 MHz、1×1 pps 可擴充至最多 11 組，選配另可提供 2×100 MHz 與可程式脈衝（0.5 Hz–100 MHz，含 IRIG-B DCLS），因此一台就能同時餵給不同介面需求的設備。內建的可追溯校準讓稽核時不需要另外提出溯源證明。
主要規格
| 振盪器 | GNSS 鎖定銣原子振盪器（Rubidium） |
|---|---|
| 標準輸出 | 5×10 MHz、1×5 MHz、1×1 pps（可擴充至最多 11 組） |
| 選配輸出 | Option 211 4×10 MHz、Option 212 0.1/1/5/10 MHz、Option 213 4×1 pps、Option 214 2×100 MHz + 2×10 MHz；可程式脈衝 0.5 Hz–100 MHz（含 IRIG-B DCLS） |
| 時間參考準確度 | < 10 ns rms（1 pps 對 UTC） |
| 保持模式漂移 | 典型 1 µs / 24 小時 |
| 老化率 | < 5×10⁻¹¹ / 月（手動保持模式） |
| 量測輸入（選配） | DC 至 400 MHz |
| 時間解析度 | 14 ps（選配 7 ps） |
| 頻率解析度 | 12–13 位數 / 1 秒閘門 |
| 顯示器 | 5 吋彩色觸控螢幕 |
| 介面 | Gbit Ethernet、USB 2.0、內建網頁伺服器 |
| 可追溯校準 | Option 220 文件化頻率比較器（獨立於鎖定程序） |
產品特點
長期與短期都顧到
GNSS 負責跟上 UTC，銣振盪器負責短期穩定度，兩者鎖定後互補彼此的弱點。
失鎖不等於停擺
保持模式典型漂移約 1 µs/24 小時，天線暫時被遮蔽或維修期間量測仍可繼續。
10 ns rms 對 UTC
1 pps 的時間準確度足以支撐電信同步與校準溯源的要求。
一台餵多台
標準 7 組輸出可擴充至 11 組，選配含 100 MHz 與可程式脈衝、IRIG-B DCLS。
內建可追溯校準
溯源文件隨機提供，稽核與品保流程不需另行申請。
先看天線再看機器
準確度來自 GNSS 收訊，安裝前的天線位置評估比機器設定更關鍵。
操作畫面

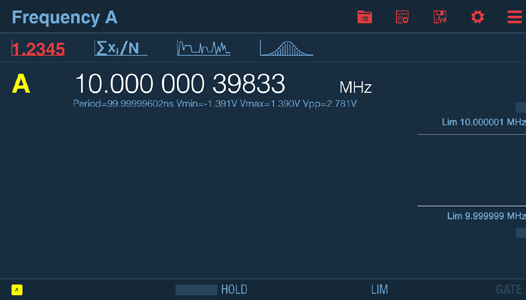

數值量測
大字數值，一眼讀取
5 吋彩色觸控螢幕以大字顯示頻率讀值（13 位數解析度），並同步呈現週期、Vmin / Vmax / Vp-p 等量測值，搭配上下限指示便於快速判讀。

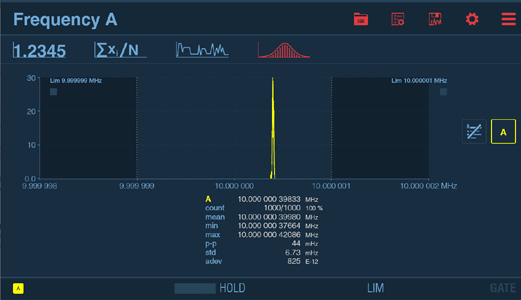

統計與分佈
即時統計與頻率分佈分析
內建直方圖與統計引擎，即時顯示量測樣本的 mean、min、max、peak-to-peak、標準差與 Allan 偏差（adev），無需外接軟體即可評估待測物的穩定度。

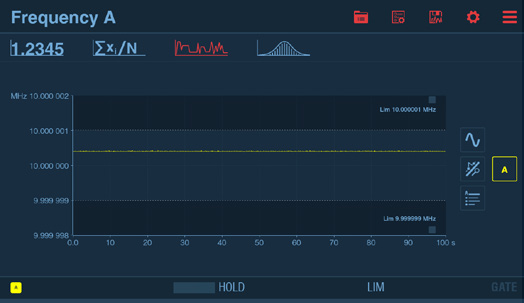

長期趨勢
長期穩定度趨勢一目了然
以時間軸圖形呈現量測值對時間的變化（可達 1000 秒以上），持續追蹤待測物的長期漂移與老化趨勢，是校準與驗證工作的得力工具。
選配與配置
勾選您需要的選配，系統會自動整理配置清單並帶入詢價表單，方便我們為您報價。
標準配備（已包含）
硬體選配
軟體選配（SW 授權）
資源下載
- 產品資料表Datasheet · PDF
- 使用手冊User Manual · PDF
- 程式設計手冊Programmer's Handbook · PDF
- 線上手冊Online Manual · HTML
- 韌體下載Firmware
FTR-210R 為已停產之 GPS-12R 與 GPS-88 GPS 鎖定頻率標準源的建議替代機種。
