Oehler System 83
早期世代的膛壓與初速整合量測系統。新案建議改採後繼機種 System 85。
System 83 是 Oehler 早期世代的彈道量測系統，以 RS-232 連接 Windows 電腦，可同時量測膛壓、初速與遠端終端速度。壓力訊號為 0–10V、10-bit 數位化、18 微秒取樣間隔，擊發後立即顯示壓力曲線並提供峰值壓力、曲線下面積與上升時間；速度端以 Model 57 紅外線光幕量測，最多可接 6 組，其中 3 組可作為遠端光幕量測終端速度與彈道係數。原廠現已由 System 85（膛壓與初速）與 System 89（外彈道與彈道係數）承接，新建案建議直接選用後繼機種。成朔企業可協助既有 System 83 設備的維修與校正需求評估。
產品概觀
System 83 以 17" × 8" × 1.75" 金屬機箱構成，經 RS-232 與 Windows 電腦連接。壓力量測接受 0–10V 訊號，以 10-bit 解析度、18 微秒間隔數位化，擊發後即時顯示壓力曲線並輸出峰值壓力、曲線下面積與上升時間。速度端使用 Model 57 紅外線光電光幕，最多可連接 6 組，其中 3 組可佈設於遠端量測終端速度並據此推算彈道係數；聲學標靶適用初速超過 1,500 fps 的彈頭。機槍射速量測上限為每分鐘 2,000 發。本機種已由 System 85 與 System 89 取代，Oehler 官網現行的工業系統清單中不再列出。既有設備的維修、校正與升級，以及後繼機種的代購，可由成朔企業轉交原廠評估。
主要規格
| 機構 | 金屬機箱 17" × 8" × 1.75"，經 RS-232 連接 Windows 電腦 |
|---|---|
| 壓力量測 | 0–10V 訊號，10-bit 數位化，取樣間隔 18 微秒 |
| 壓力輸出 | 擊發後立即顯示壓力曲線；提供峰值壓力、曲線下面積、上升時間 |
| 速度量測 | 槍口端 Model 57 紅外線光電光幕量測儀器速度 |
| 光幕數量 | 最多 6 組，含 3 組遠端光幕量測終端速度與彈道係數 |
| 聲學標靶 | 適用初速超過 1,500 fps 之彈頭 |
| 機槍射速 | 最高 2,000 發/分鐘 |
| 現況 | 已停產，後繼機種為 System 85（膛壓與初速）與 System 89（外彈道與 BC） |
產品特點
膛壓與初速整合量測
擊發後立即顯示壓力曲線，同時取得槍口與遠端速度。
最多 6 組 Model 57 光幕
其中 3 組可作為遠端光幕，量測終端速度並推算彈道係數。
聲學標靶支援
適用初速 1,500 fps 以上的彈頭。
機槍射速至 2,000 發/分鐘
連發武器的射速量測。
後繼機種明確
System 85 承接膛壓與初速，System 89 承接外彈道與彈道係數，功能不減。
系統配置與維護

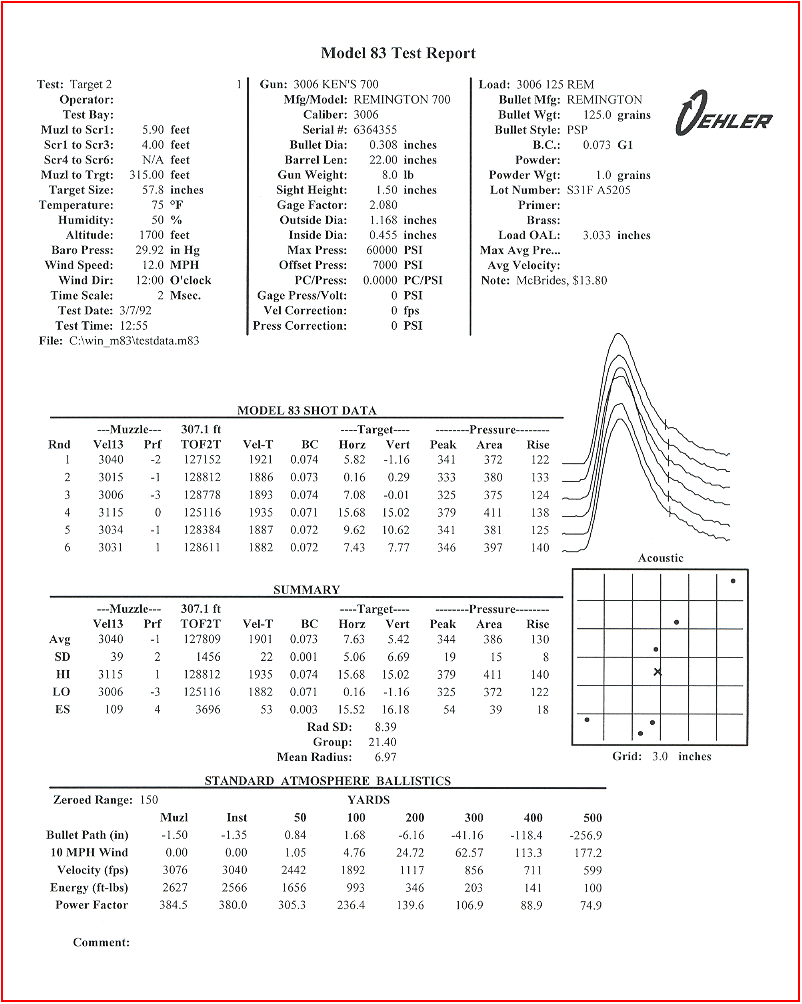

系統配置 · SETUP
壓力與多光幕整合
最多 6 組 Model 57 光幕，其中 3 組佈設於遠端量測終端速度，據此推算彈道係數。
感測件 · SCREENS
Model 57 為標準輸入
主動紅外線光幕不受環境照明影響，是 System 83 的標準速度感測件，目前仍持續供應。
資源下載
本機種已停產，原廠後繼機種為 System 85。新建案建議直接選用後繼機種；既有設備的維修與校正需求可另行評估。 本產品屬彈道量測系統，原廠對國際輸出設有限制，可能需美國出口許可，須由原廠逐案評估。
